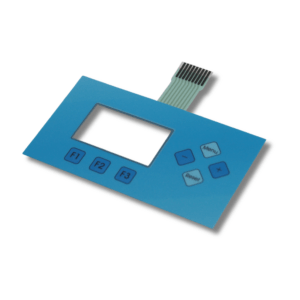

Membrane Switch with Silver Flex Circuit

O que são interruptores de membrana?

Os interruptores de membrana são interruptores elétricos comumente usados em vários dispositivos eletrônicos. Eles consistem em uma membrana fina e flexível feita de poliéster ou policarbonato, com circuitos condutores impressos em um lado. O circuito geralmente inclui caminhos condutores, áreas de contato e outros componentes necessários para a funcionalidade do interruptor.

Esses interruptores são projetados para serem leves, compactos e fáceis de operar. Quando a pressão é aplicada em áreas específicas do interruptor de membrana, ele se flexiona e entra em contato com o circuito condutor, completando o circuito elétrico e acionando a função desejada.

Os interruptores de membrana são frequentemente usados como painéis de controle ou interfaces de teclado em dispositivos como controles remotos, equipamentos médicos, máquinas industriais, painéis automotivos e eletrônicos de consumo. Eles fornecem uma solução confiável e econômica para entrada e controle do usuário.

Quais são as vantagens dos interruptores de membrana?

Durabilidade: Os interruptores de membrana são conhecidos por sua durabilidade. Normalmente, são classificados para suportar milhões de ativações e são resistentes a fatores ambientais como poeira, água e temperaturas extremas, tornando-os adequados para ambientes adversos ou externos.

Compactos e leves: Esses interruptores são muito finos e leves em comparação com os interruptores mecânicos. Isso os torna ideais para dispositivos portáteis e aplicações em que o espaço e o peso são fatores críticos.

Personalizáveis: Os interruptores de membrana podem ser totalmente personalizados em termos de forma, tamanho, cor, funcionalidade e sobreposição gráfica. Essa flexibilidade permite que os designers adaptem os controles especificamente às necessidades ergonômicas e estéticas da aplicação.

Fácil de limpar A superfície lisa e plana de um interruptor de membrana é fácil de limpar e desinfetar, o que é especialmente importante em aplicações médicas e de processamento de alimentos. Não há fendas ou espaços onde bactérias e sujeira possam se acumular.

Econômico: A fabricação de interruptores de membrana é geralmente menos cara em comparação com os interruptores mecânicos, especialmente em grandes volumes. A simplicidade de seu design e materiais também contribui para reduzir os custos de produção.

Retroiluminação LED integrada: Os interruptores de membrana podem ser projetados com LEDs integrados para retroiluminação, o que melhora a visibilidade em condições de baixa luminosidade. Isso é particularmente útil em aplicações de eletrônicos de consumo, automotivas e aeroespaciais.

Perfil baixo: A finura dos interruptores de membrana os torna perfeitos para designs modernos e elegantes. Eles não sobressaem muito da superfície do dispositivo, mantendo um perfil baixo que complementa o estilo contemporâneo.

Interface amigável: Os interruptores de membrana podem fornecer uma resposta tátil que os usuários podem sentir ao pressionar os botões. Embora geralmente sejam menos táteis do que os interruptores mecânicos, melhorias como cúpulas metálicas ou relevo podem melhorar o feedback tátil.

Resposta rápida Eles podem ser projetados para reagir rapidamente às entradas dos usuários, o que é fundamental em muitas aplicações de alto desempenho, como dispositivos médicos e controles industriais.

Ambiente selado: Como podem ser completamente selados, os interruptores de membrana estão protegidos contra perigos ambientais, como umidade, produtos químicos e acúmulo de contaminantes.

Construção dos interruptores de membrana

Sobreposição gráfica: A camada superior com a qual os usuários interagem, geralmente feita de poliéster ou policarbonato. Exibe rótulos, símbolos e botões.

Camadas espaçadoras de sobreposição: Essas camadas conectam as várias partes do interruptor. Normalmente, há duas camadas adesivas: uma abaixo da sobreposição gráfica e outra acima da camada do circuito.

Camada superior/inferior do circuito: Esta camada contém os traços condutores impressos, geralmente feitos de prata ou carbono. Quando o interruptor é pressionado, ele completa o circuito conectando os traços.

Espaçador de circuito: Esta camada separa a camada de circuito da camada inferior, evitando contatos acidentais. Possui recortes para permitir o pressionamento dos botões.

Camada traseira A camada final pode ser outra camada de circuito ou um suporte rígido. Ela fornece integridade estrutural ao interruptor.

Especificações dos interruptores de membrana

As informações e especificações são apenas para referência
