Membranschaltkreis

Was sind die Merkmale eines Membranschalterkreises?

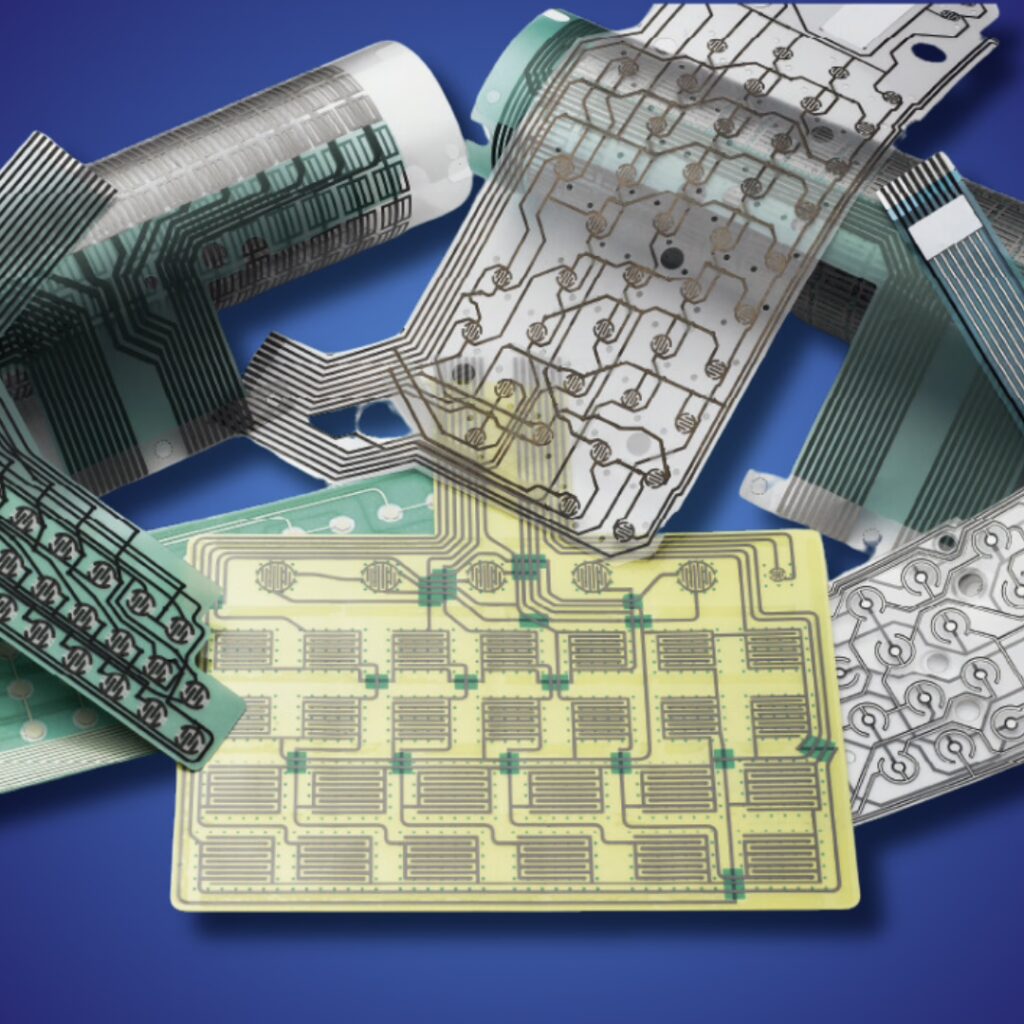

Struktur Der Membranschaltkreis besteht typischerweise aus dünnen, flexiblen Materialschichten wie Polyester oder Polyimid. Diese Materialien werden aufgrund ihrer Haltbarkeit und Flexibilität gewählt, sodass sie sich biegen lassen, ohne zu brechen.

Schaltkreiserstellung: Elektrische Leiterbahnen werden auf diese flexiblen Substrate mit leitfähigen Tinten gedruckt. Silberbasierte Tinten werden aufgrund ihrer hervorragenden Leitfähigkeit und Druckbarkeit häufig verwendet. Der Druckprozess kann Techniken wie Siebdruck oder andere Formen der flexiblen Elektronikfertigung umfassen.

Komponenten: Die Schaltungsschicht enthält oft leitfähige Pads, die mit den entsprechenden Pads auf der oberen Schicht des Schalters (unter der grafischen Überlagerung) ausgerichtet sind. Wenn die Überlagerung nach unten gedrückt wird, stellt sie eine Verbindung zwischen diesen Pads her und schließt den Stromkreis.

FunktionalitätDurch das Drücken einer Taste auf dem Membranschalter verformt der Benutzer die grafische Überlagerung und drückt sie in Kontakt mit der darunter liegenden Schaltung. Dies schließt den Stromkreis und sendet ein elektrisches Signal an das Gerät, um eine bestimmte Funktion auszuführen.

Designflexibilität: Das Design von Membranschaltungen kann hochgradig angepasst werden, um verschiedene Konfigurationen und Komplexitäten zu umfassen, je nach den Anforderungen der Anwendung. Dies könnte Mehrschichtschaltungen für komplexere Operationen, die Integration von LEDs für Hintergrundbeleuchtung oder sogar die direkte Integration von Widerständen und anderen Komponenten in die Schaltung umfassen.

Vorteile: Membranschaltungen sind leicht, dünn und flexibel, was sie ideal für moderne elektronische Geräte macht, bei denen Platz und Gewicht entscheidend sind. Sie sind außerdem relativ kostengünstig in der Produktion und können so gestaltet werden, dass sie wasser- und staubdicht sind.

Designoptionen für Membranschaltungen

1. Materialauswahl

• Substratmaterialien Polyester (PET) und Polyimid werden aufgrund ihrer Flexibilität und Haltbarkeit häufig verwendet.
• Leitfähige Materialien Silber-, Kohlenstoff- oder kupferbasierte Tinten für gedruckte Schaltungen.

2. Schaltungsschichten

• Einzelschicht-Schaltungen Einfache Designs mit einer leitenden Schicht.
• Mehrschicht-Schaltungen Komplexere Designs mit mehreren Schichten, die zusätzliche Funktionen und eine komplexere Führung ermöglichen.

3. Schaltertypen

• Taktilschalter Bieten ein spürbares Klicken oder Feedback beim Drücken.
• Nicht-taktile Schalter Glatter, geräuschloser Betrieb ohne Feedback.

4. Abstandshalter-Desig

• Klebende Abstandshalterschichten Halten die leitfähigen Schichten getrennt, bis eine Taste gedrückt wird.
• Gestanzte Abstandshalter Maßgeschneiderte Ausschnitte, die mit den Tastenpositionen und Schaltkreiswegen übereinstimmen.

5. Kontaktgestaltung

• Kuppelschalter Metall- oder Polyesterkuppeln für verbessertes taktiles Feedback.
• Flachkontakte Einfachere Optionen mit weniger taktilem Feedback

6. Hintergrundbeleuchtungsoptionen

• LED-Integration Direkte Integration von LEDs für hintergrundbeleuchtete Tasten.
• Faseroptische Hintergrundbeleuchtung Gleichmäßige Beleuchtung mit Lichtwellenleitern.

7. Steckverbindertypen

• Flexible Tail-Steckverbinder Verlängern die Schaltung für eine einfache Verbindung mit anderen Komponenten.
• ZIF (Zero Insertion Force)-Steckverbinder Vereinfachen die Montage und verbessern die Zuverlässigkeit.

8. Schutzbeschichtungen

• Overlay-Folien Schützen die Schaltung und bieten eine Benutzeroberfläche.
• Isolierbeschichtungen Schützen die Leiterbahnen vor Umwelteinflüssen.

9. Anpassungsmerkmale

• Individuelle Formen und Größen Maßgeschneidert für spezifische Geräteentwürfe.
• Prägung/Vertiefung Verbessern das taktile Feedback und die Benutzererfahrung.

10. Umweltbeständigkeit

• Wasserdichtheit Versiegelte Designs zum Schutz vor Feuchtigkeit
• UV-Beständigkeit Beschichtungen zum Schutz vor UV-Licht-Abbau
• Chemikalienbeständigkeit Langlebige Materialien und Beschichtungen für raue Umgebungen

11. Tastenlayout

• Flexible Layouts Anpassbare Tastenformen, -größen und -anordnungen.
• Integrierte Anzeigen Klare Fenster für LCDs oder andere Displaytypen.

12. Elektrische Integration

• Eingebettete Komponenten Integration von Widerständen, Kondensatoren oder anderen Komponenten in die Membran.
• Abschirmung EMI/RFI-Abschirmung zum Schutz vor Störungen.

13. Drucktechniken:

• Siebdruck Langlebig und geeignet für einfache Designs und große Flächen.
• Digitaldruck Hochauflösende Grafiken und aufwendige Designs.

14. Kraft- und Weganpassung:

• Variable Betätigungskraft Unterschiedliche Kraftstufen für verschiedene Tasten.
• Hubweg Anpassbarer Tastenhub nach Benutzerwunsch.

15. Montagemöglichkeiten

• Kleberückseite Für eine einfache Installation auf dem Gerät.
• Mechanische Befestigungen Für sicherere, abnehmbare Installationen.

Spezifikationen von Membranschaltungen:

Elektrische Eigenschaften

Kontaktwiderstand: 10-500 Ohm Betriebsspannung: <35 Volt DC Betriebsstrom: <100 mA Kontaktwiderstand: <100 Ohm Leerlaufwiderstand: <10M Ohm Kontaktprellzeit: 5 bis 30 ms Durchbruchspannung zur Erde: 1000 Volt DC

Umwelteigenschaften

Betriebstemperatur: -30℃ bis 80℃ Lagertemperatur: -40℃ bis 80℃ Betriebliche Luftfeuchtigkeit: bis zu 95 %

Die Informationen und Spezifikationen dienen nur als Referenz
